产品原理与参数：

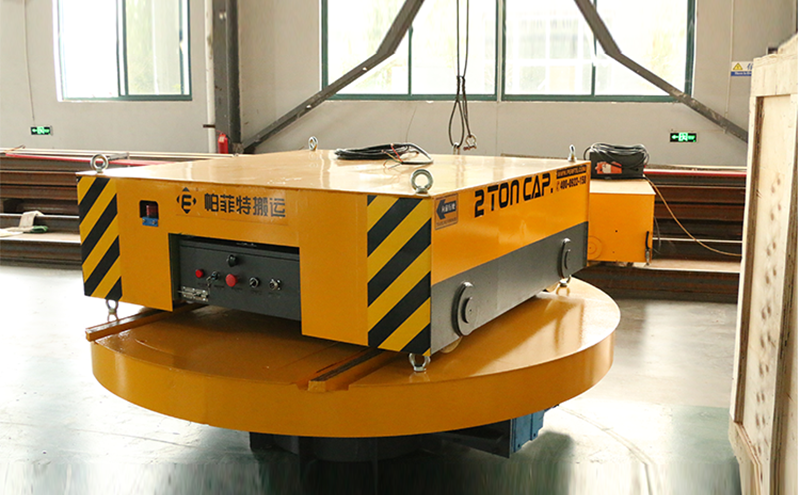

是一种以实现轨道平车原地转弯换向的设备，安装在两条轨道交叉的位置，其台面上铺设一条或多条轨道，轨道上表面与地面上的轨道上表面平齐，轨距与地面的轨距一致，平车完全运行至转盘上停止，转盘启动转动至需要的角度与地面的轨道完成对接，平车再次启动沿对接后的轨道运行至需要的位置。其特殊的功能是轨道运输系统中常见的设备。台车自重加载重就是配套转盘的载重量，转盘的旋转角度可根据客户的不同需求设定，可实现360度任何一个角度停止，也可实现井型十字交叉运行。
载重:1-100T
台面尺寸:3000*3000
供电方式:电缆供电
操作方式:无线遥控&手柄 Remote & hand held control
运行速度: 0-30m/min
满载运行时间: 24h
特点:适用工厂运输，运输距离不受限制，可变频调速，可以再S形、弧形和交叉轨道运行
产品细节
服务流程
1.沟通咨询
技术团队为您定制专属高性价比设计方案
2.来厂考察
免费提供住宿，生产过程透明化
3.专车配送
按时交货，全国配送，安全准时送达
4.安装培训
免费安装调试、多角度提供技术支持，让您放心
5.售后保障
7*24技术服务，48小时赶赴现场
现场案例图片
产品参数
|
序号 |
项目 |
单位 |
技术规格 |
备注 |
|
1 |
载重量 |
T |
8 |
载重系数1.25倍 |
|
2 |
转盘直径 |
mm |
3200 |
|
|
3 |
转盘局）度 |
mm |
800 |
|
|
4 |
供电电源 |
— |
3P-380V-56HZ |
|
|
5 |
旋转角度 |
— |
90° |
|
|
6 |
旋转速度 |
r/min |
1 |
|
|
7 |
对接轨道 |
— |
推荐P18 |
需方确认 |
|
8 |
轨道轨距 |
mm |
2000 |
需方确认 |
|
9 |
轨道形式 |
— |
单轨 |
|
|
10 |
轨道高度 |
— |
与地面平齐 |
|
|
11 |
转盘基础 |
— |
需方按图纸制作 |
|
|
12 |
操作月式 |
— |
地面控制箱+无线遥控器 |
|
|
13 |
装机容量 |
KW |
2.2 |
|
|
14 |
对接力式 |
— |
自动对接轨道 |
|
|
15 |
停靠方式 |
|
缓起缓停，无明显晃动 |
|
|
16 |
技术支持 |
— |
提供地坑基础图和指导安装 |
|
|
17 |
转盘颜色 |
— |
帕菲特标准或可定制 |
|
1、载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;
2、可选配无线遥控装置
3、可选配遇人自动停止、极限限位装置;
4、可选配轨道自动断电功能
5、可选配进口电器或国产电器。
6、可选配变频器无极调速.
7、可选配耐高温场合要求。
